ランボーン摩耗試験機
試験片自動供給機構による連続試験対応
自社開発の2分力計による精度の高い摩擦力・荷重計測
A&Dのランボーン摩耗試験機は、JIS K6264-2に規定されている加硫ゴム試験片の耐摩耗性試験に加えて、精度の高い摩擦力・荷重計測により加硫ゴムのスリップ率特性を見ることもできます。
◇高精度2分力計
試験片の軸が走行方向へ受ける力を高精度２分力計で計測することで、摩擦力をダイレクトに計測します。これにより、トルク計と試験片半径から計算で求める手法に比べ、より正確な摩擦力計測が可能です。
試験片を研磨輪に押しつける力も高精度２分力計で計測しています。直動機構にロードセルを挟む一般的な構造とは異なり、摺動抵抗を受けない高精度な荷重計測が可能です。
◇試験片自動供給機構
試験片を試験室へ自動供給、試験後に自動回収する機構を持ち、最大96個の連続試験が可能です。
◇転がり抵抗計測
試験片とモータ回転をクラッチで切り離し、研磨輪上でフリーローリングさせることで、転がり抵抗を測ることができます。
- 対応規格
– JIS K6264-2 、 ISO23337 - 高精度2分力計搭載
– 摩擦力をダイレクトに計測可能
– ガイドの摺動抵抗を含まない荷重計測が可能 - 試験片の自動給配機構搭載
– 最大96個の連続試験が可能 - 研磨輪と試験片の表面温度計測
- タルク投下の流量コントロールが可能
- ヒータによる研磨輪の温度調整（オプション）
自動供給機構仕様
ストッカに予めセットした試験片を、順次試験室に自動供給します。試験後の試験片は別ストッカに自動回収します。ストッカは取り外し可能で、試験片のセット/取り出しが容易です。
| 項目 | 仕様 |
| 試験片サイズ | 外径：49mmΦ、内径：22mmΦ、厚さ：5mm ※上記以外のサイズにも対応できます |
| 研磨輪 | 外径：250±0.2mm ヒータ（オプション）：常温+10℃~80℃ |
| 押付荷重計測 | 計測範囲：1~100N、計測精度：0.5%F.S.、計測分解能：0.2%F.S. |
| 摩擦力計測 | 計測範囲：±100N、計測精度：0.5%F.S.、計測分解能：0.2%F.S. |
| 研磨輪回転速度 | Max 9km/h |
| 試験片回転速度 | Max 14.4km/h |
| スリップ率 | -60~60% |
| 落差装置 | 対応粉体：タルク、供給範囲：0.05~0.5g/min 精度：10%以内、ホッパー容量：１L |
| 制御モード | スリップ率制御/摩擦力制御/転がり抵抗モード |
| 試験片供給数量 | 96個（厚さ5mmのとき） |

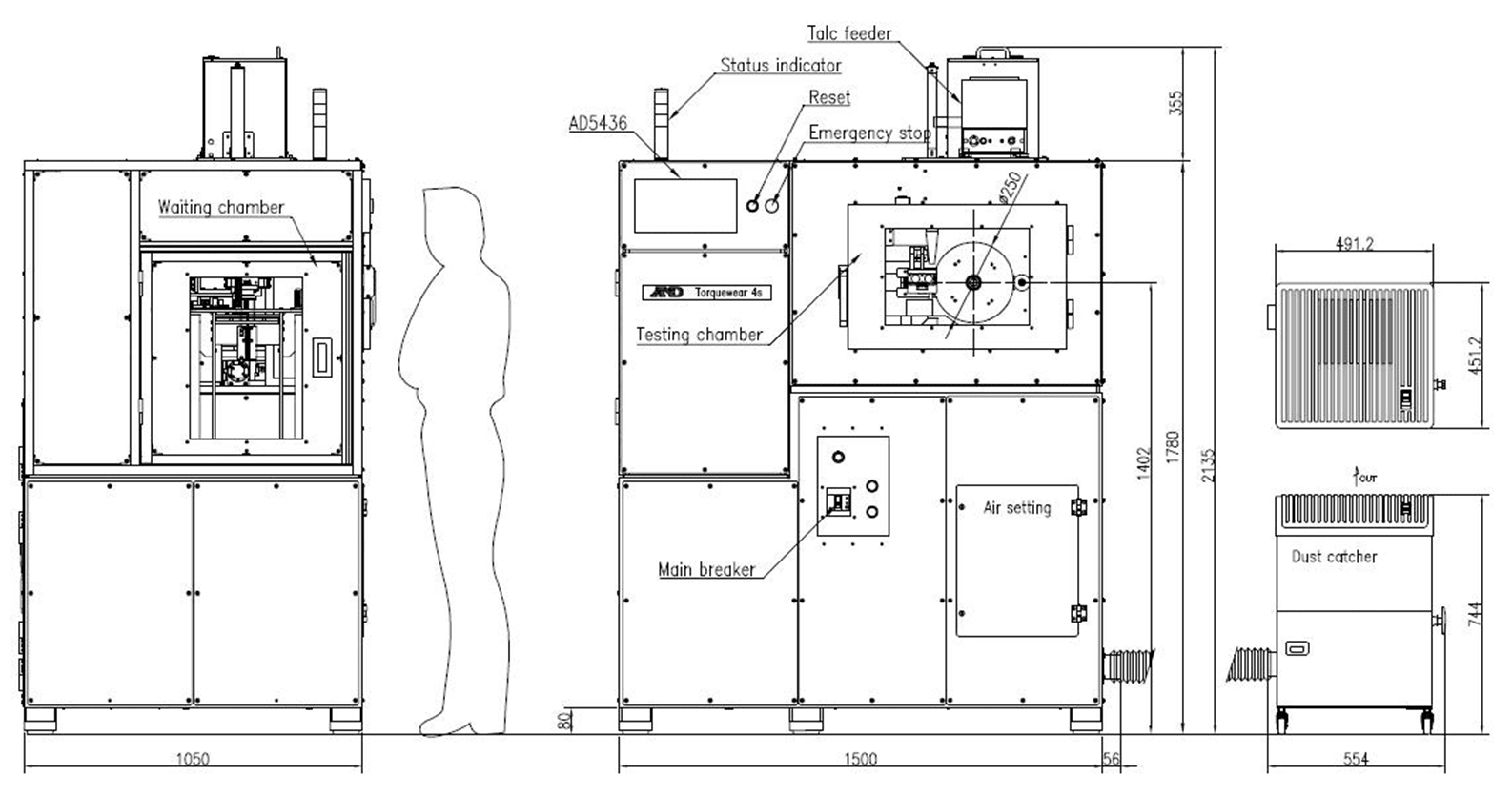

| 外寸 | W1500×D1200×H2280 |
| 重量 | 800kg未満 |
| 必要ユーティリティ | 電源：3相 AC200V 50Hz 25A ＋工場エア |
